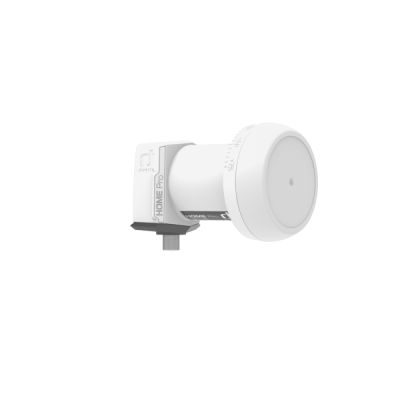

Konwerter Single Inverto HOME Pro IDLP-SNL413

  • szt.
  • Cena netto: 20,33 zł / szt. 25,00 zł / szt.
Konwerter Single Inverto HOME Pro IDLP-SNL413 - DVB-S2 HD/4K/8K


Single Universal
IDLP-SNL413-HMPRO-OPX
Item: 6540

Główne cechy

  • Niski poziom szumów fazowych, zgodność ze standardem DVB-S2 (HD i UHD)
  • Niski współczynnik szumów własnych
  • Nikie zużycie energii
  • Wysoka izolacja polaryzacji krzyżowej
  • Wysoka stabilność częstotliwości

Specyfikacja techniczna

  • Zakresy częstotliwości:
  • Częstotliwość wejściowa: 10,7 GHz ~ 12,75 GHz
  • Częstotliwość wyjściowa: 950 MHz ~ 2150 MHz
  • Częstotliwości oscylatora lokalnego (LO):
  • Pasmo niskie: 9,75 GHz
  • Pasmo wysokie: 10,6 GHz
  • Parametry LO:
  • Dokładność LO @ 25°C: ±500 kHz maks.
  • Dryft temperaturowy LO: ±1,0 MHz maks.
  • Szum fazowy LO @ 1 kHz: -60 dBc/Hz maks.
  • Szum fazowy LO @ 10 kHz: -80 dBc/Hz maks.
  • Szum fazowy LO @ 100 kHz: -90 dBc/Hz maks.
    Parametry RF:
  • Współczynnik szumów: 0,4 dB typowo (maks. 1 dB)
  • Wzmocnienie konwersji: 58 ~ 65 dB
  • Nierównomierność wzmocnienia (dla pasma 26 MHz): ±0,75 dB
  • Zmienność wzmocnienia (dla całego pasma): ±3 dB
  • Tłumienie obrazu (image rejection): ≥ 40 dB
  • Trzeci rząd intermodulacji (ICP3): ≥ 10 dBm
  • Punkt kompresji 1 dB (na wyjściu): ≥ 0 dBm
  • Izolacja polaryzacji krzyżowej: ≥ 22 dB
  • Sterowanie i zasilanie:
  • Sygnał Ca (pionowa): 11,0 V ~ 14,0 V
  • Sygnał Cb (pozioma): 16,0 V ~ 20,0 V
  • Sygnał Cc (przełączanie pasma): 22 kHz ±4 kHz, 0,15 V ~ 0,35 V pp
  • VSWR (współczynnik fali stojącej): 2,5 : 1
  • Zakłócenia w paśmie: maks. -60 dBm
  • Pobór prądu: 105 mA
  • Dane mechaniczne i środowiskowe:
  • Temperatura pracy: -30°C ~ +60°C
  • Impedancja wyjściowa: 75 Ω
  • Typ złącza: F (gniazdo żeńskie)
  • Proporcja czaszy (F/D): 0,6
  • Masa: 66 g
