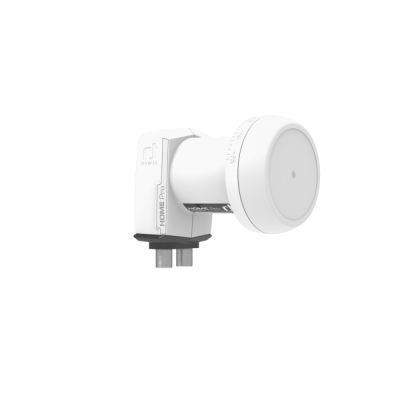

Konwerter Twin Inverto HOME Pro IDLP-TWL413

  • szt.
  • Cena netto: 43,09 zł / szt. 53,00 zł / szt.
Konwerter Twin Inverto HOME Pro IDLP- TWL413 - DVB-S2 HD/4K/8K

Twin Universal
IDLP-TWL413-HMPRO-OPX
Item: 6541

Główne cechy

  • Niski poziom szumów fazowych, zgodność ze standardem DVB-S2 (HD i UHD)
  • Niski współczynnik szumów własnych
  • Niskie zużycie energii
  • Wysoka izolacja polaryzacji krzyżowej
  • Wysoka stabilność częstotliwości

Specyfikacja techniczna

  • Zakresy częstotliwości:
  • Zakres częstotliwości wejściowej: 10,7 GHz – 12,75 GHz
  • Zakres częstotliwości wyjściowej: 950 MHz – 2150 MHz
  • Oscylatory lokalne (LO):
  • Częstotliwość LO pasma niskiego: 9,75 GHz
  • Częstotliwość LO pasma wysokiego: 10,6 GHz
  • Dokładność częstotliwości LO (przy 25°C): ±500 kHz max.
  • Dryft częstotliwości LO w funkcji temperatury: ±1,0 MHz max.
  • Szum fazowy LO przy 1 kHz: -60 dBc/Hz max.
  • Szum fazowy LO przy 10 kHz: -80 dBc/Hz max.
  • Szum fazowy LO przy 100 kHz: -90 dBc/Hz max.
  • Parametry RF:
  • Współczynnik szumów: 0,4 dB typ. (maks. 1 dB)
  • Wzmocnienie konwersji: min. 55–65 dB
  • Zafalowanie wzmocnienia (dla pasma 26 MHz): ±0,75 dB
  • Tłumienie sygnału lustrzanego: min. 40 dB
  • Trzeci rząd intermodulacji (ICP3): min. 10 dBm
  • Punkt kompresji 1 dB (na wyjściu): min. 0 dBm
  • Izolacja polaryzacji krzyżowej: typ. 22 dB
  • Sterowanie i zasilanie:
  • Sygnał sterujący Ca (V): 11,0 – 14,0 V
  • Sygnał sterujący Cb (H): 16,0 – 20,0 V
  • Sygnał przełączający pasmo Cc: 22 kHz ±4 kHz, 0,15 V – 0,35 V pp
  • Współczynnik fali stojącej (VSWR): 2,5 : 1
  • Poziom zakłóceń w paśmie: max. -60 dBm
  • Pobór prądu: max. 100 mA (1 port), 175 mA (2 porty)
  • Dane fizyczne i środowiskowe:
  • Temperatura pracy: od -30°C do +60°C
  • Impedancja wyjściowa: 75 Ω
  • Typ złącza wyjściowego: F (gniazdo)
  • Proporcja czaszy (F/D): 0,6
  • Masa urządzenia: 110 g
